LiDAR ZX-300e

Medición en Todo el Barrido del Rotor

Las turbinas modernas son cada vez más altas, superando a menudo la altura de las torres meteorológicas tradicionales (100-120m). Esto obliga a los ingenieros a extrapolar datos (usando shear), introduciendo errores.

El LiDAR ZX-300e elimina esta necesidad al medir el viento real a alturas de hasta 300 metros. Esto permite capturar el perfil de viento completo a lo largo de todo el diámetro del rotor de la turbina. Entender el wind shear (cortante) y el veer (cambio de dirección con la altura) real es crítico para seleccionar la clase de turbina adecuada y predecir su rendimiento real.

La versatilidad del LiDAR ZX-300e permite su intervención en múltiples etapas críticas del desarrollo de un proyecto eólico. En VIM Energy, recomendamos la integración de esta tecnología para transformar la incertidumbre en datos sólidos y bancables.

Evaluación Temprana y Prospección (Greenfield)

Antes de comprometer el CAPEX en la construcción de una torre meteorológica permanente, el ZX-300e actúa como la herramienta ideal de prospección.

• Despliegue Rápido: Al no requerir permisos de construcción ni obra civil compleja, el equipo puede instalarse en cuestión de horas.
• Validación de Sitio: Permite confirmar rápidamente si el recurso eólico estimado por mapas mesoescalares existe realmente, descartando o validando sitios potenciales con una inversión inicial mínima.

Reducción de la Incertidumbre Horizontal (Validación Espacial)

Este es, quizás, el uso más valioso del equipo en parques de gran extensión o terrenos complejos. Mientras que una torre meteorológica ofrece un punto de medición fijo y preciso, los modelos de flujo (CFD) deben “adivinar” cómo se comporta el viento a kilómetros de esa torre.

• Campaña Itinerante: El ZX-300e se puede mover a diferentes coordenadas dentro del polígono del proyecto.
• Calibración del Modelo: Al comparar los datos reales medidos por el LiDAR en puntos distantes contra la predicción del modelo microescalar, se ajustan los errores del modelo. Esto reduce drásticamente la incertidumbre espacial y mejora la precisión de la estimación de producción (P90) de todo el parque.

Caracterización del Perfil Vertical (Wind Shear)

Las torres meteorológicas tradicionales suelen tener alturas de 80 a 100 metros, mientras que los aerogeneradores modernos alcanzan alturas de buje y punta de pala muy superiores.

• Eliminación de la Extrapolación: El ZX-300e mide hasta 300 metros, cubriendo la totalidad del barrido del rotor.
• Validación del Alpha: Permite calcular con exactitud el exponente de cizalladura (shear alpha) real del sitio, validando las extrapolaciones verticales de la torre física y asegurando que la turbina seleccionada sea la adecuada para el perfil de viento real.

Correlación y Validación de Torres

En campañas híbridas, el LiDAR se utiliza para validar o “auditar” las mediciones de las torres meteorológicas existentes, asegurando que los sensores mecánicos (anemómetros) no hayan sufrido derivas en su calibración o efectos de sombra por la propia estructura de la torre.

El nuevo ZX-300e no es solo un instrumento de recurso; es una herramienta de ingeniería civil y estructural. Gracias a sus algoritmos avanzados, este equipo ahora ofrece mediciones de Intensidad de Turbulencia (TI) y datos de cargas equivalentes a las de una torre instrumentada Clase 1.

¿Por qué es esto crucial para su CAPEX?

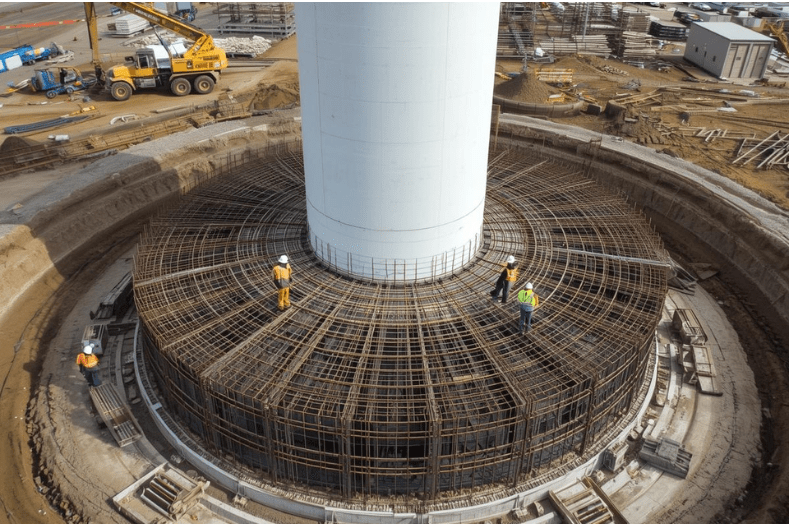

El diseño de las cimentaciones (fundaciones) de los aerogeneradores depende directamente de las cargas de viento y la turbulencia del sitio.

• Sin datos precisos: Los ingenieros civiles deben usar factores de seguridad conservadores, resultando en fundaciones sobredimensionadas que encarecen la obra civil (más concreto, más acero).
• Con datos del ZX-300e: Al medir la turbulencia real a la altura del buje, se pueden alimentar los modelos de cargas con datos precisos. Esto permite a los ingenieros optimizar el diseño de la cimentación, reduciendo materiales y costos sin comprometer la seguridad. El ZX-300e se paga solo al evitar el sobredimensionamiento de la obra civil.
